Много всего за эти 10 лет прошло. Проекты, командировки, эпидемия, война... Наверное, эти годы по интенсивности событий можно приравнять к столетию. Пока все идет как в сказке, в которой чем дальше - тем страшнее, но стараюсь сохранять рабочее настроение и пытаться делать что-то полезное. Дизайн перерабатывать пока не буду - пусть остается в стиле "ретро", тем более, что такой стиль соответствует одному из моих хобби, которое, к сожалению, пришлось пока поставить на паузу.

01 Ноябрь 2024

Статья опубликована в разделе Статьи.

18 Апрель 2014

Хотя, конечно, есть еще куда стремиться и что улучшать, но, в целом, радует, что наша установка на фоне конкурентов выглядит весьма и весьма неплохо. Сама шахта находится на границе Украины и России (мобильник упорно пытался выйти в Билайновский роуминг). Места, кстати, весьма живописные, особенно осенью.

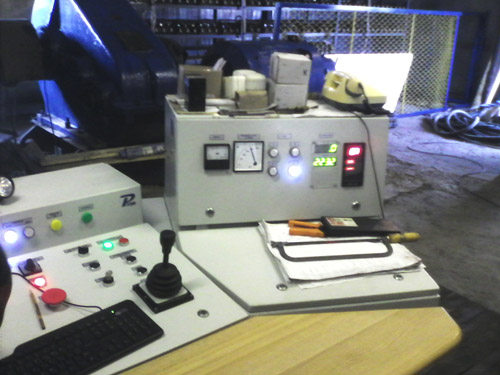

Фото налаживаемого пульта. Рабочая обстановка - ввод в эксплуатацию ожидается через одну-две недели. Пока не завели канаты - все работает в "холостом" режиме.



В качестве SCADA использовалась система DiaCont V6.0 В связи с пожеланиями заказчиков в скором времени планируется выпуск новой 7-й версии программы с поддержкой Modbus и доступом со скрипта к большинству параметров визуальных объектов, ранее бывших статичными.

30 Октябрь 2012

Оказалось, что работает :) Подкорректировал немного программу для повышения стабильности, провел сервисное обслуживание - и назад в Запорожье. Кстати, для тех кто сто лет не был в запорожском аэропорту записал небольшой ролик посадки ATR-42.

10 Март 2012

Лутугино - симпатичный компактный городок с населением примерно 20тыс в Луганской области (для иностранных читателей уточню - рядом донецкая область). Город известен своим литейным заводом (как раз сейчас отмечают его 105-и летие) и недавно построенным кирпичным. Короче, как ни странно, с трудоустройством особых проблем там нет. Ну а мне, по роду деятельности, там довелось рулить наладкой АСУТП (пульт, информационное табло, управление преобразователями) центробежной машины МЦЛВ-800 на литейном заводе в цехе литья валков.

Во-первых что такое валки. Валки - очень распространенная в промышленности часть механизма, отвечающая как за транспортировку продукции по конвейеру, так и за обжатие проходящей через них заготовки для того, чтобы придать ей прочность и/или получить требуемые геометрические размеры. Потребность промышленности в валках огромна, как и их ассортимент. На Лутугинском заводе изготавливат полный спектр типоразмеров от "малышей" до 1м длиной до многометровых "болванок" для прокатки металла.

Во-вторых что такое центробежная машина... Ну это вертикальная центрифуга, похожая на центрифуги стиральных машин, только "слегка" побольше (высота стакана несколько метров, внутренний диаметр - до метра. В этот вращающийся со скоростью до 500об/мин стакан заливают послойно горячий металл. Хитрость установки в том, что качественный и дорогой металл заливают только в первый, рабочий слой, а остальные, внутренние слои можно отливать из более дешевого, что в целом, значительно сокращает стоимость готового изделия, а если все сделано правильно, то и качество остается на высоте.

Наладка прошла неожиданно без особых трудностей, хотя вначале пришлось поработать над схемой подключения. Традиционно на этом заводе (как и на всех подобных) более-меннее реальных схем не осталось - многое пришлось вызванивать, а что не удалось вызвонить - додумывать на месте. Поначалу ворох проводов, вывалившихся из пульта, особого энтузиазма не добавил, но, как оказалось, две трети этих проводов не использовалось, остальные поддались прозвонке, а на часть проводов (примерно 30%) даже нашлось некоторое подобие схемы подключения. Конечно, современный пульт в старом интерьере смотрится немного инородно, но над этой проблемой обещали подумать :)

Традиционно немного фото (условия съемки были неважные, да и фотографировал мобильным телефоном, но кое-какое представление составить можно).

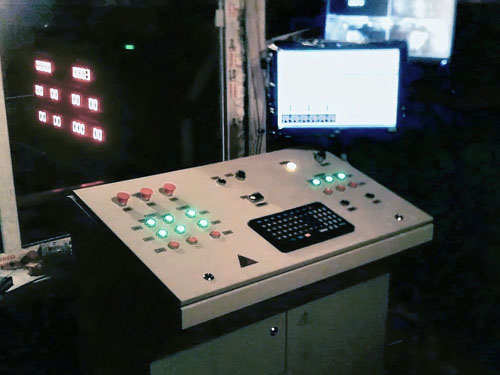

Сам пульт с табло и промышленным монитором. Монитор оборудован резистивным тачскрином.

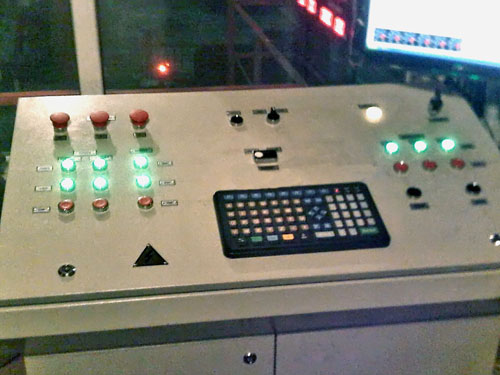

Крышка пульта. Кнопки управления (с подсветкой и без нее) и очень промышленная клавиатура. В огне не горит, в воде не тонет и на ней даже не предусмотрена клавиша "Esc", ибо настояшим операторам-профессионалам такая кнопка не нужна :)



Заглянем внутрь.

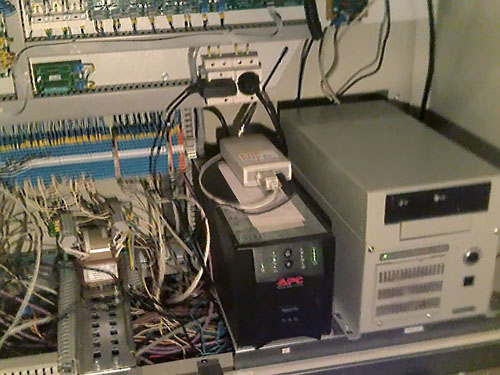

Промышленный компьютер, ИБП "следящего типа" и радиомодем для связи с крановым тензодатчиком.

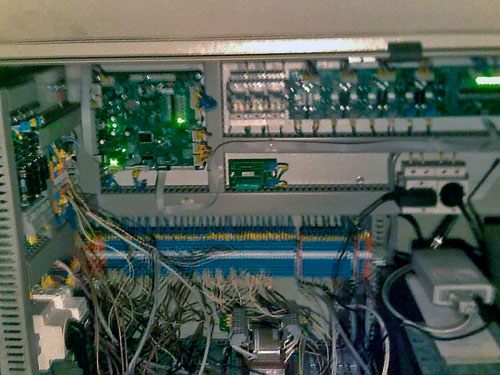

Пультовой контроллер (ПЛК) F16k производства "Преобразователь-комплекс" с клеммником, ячейками дискретного входа, АЦП и адаптерами полевых шин CAN и RS232/485. Сохраняется работоспособность органов пульта при отказе компьютера.

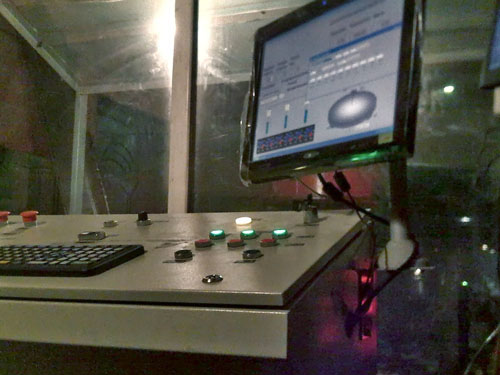

Ну и еще один вид со стороны монитора. На мониторе видно рабочую мнемосхему оператора с редактором технологических таблиц формирования рабочих слоев.

Ну и напоследок отмечу, что в качестве SCADA-системы традиционно использовалась разработанная "с нуля" система "DiaCont", отлично зарекомендовавшая себя в промышленной круглосуточной эксплуатации, и не очень отлично на этапе разработки проектов :) Впрочем, отсутствие средств быстрой разработки (минимум визуальных редакторов и мастеров) это даже некоторый "плюс" - система вышла простой и надежной, а конфигурирование текстовыми файлами при определенном навыке может оказаться даже более быстрым и удобным, чем использование специальных инструментов :)

11 Февраль 2012

Понимаешь, что год уходящий мог и должен был быть ЗНАЧИТЕЛЬНО лучше. Ну что же - поднимем бокалы за то, чтобы год 2012, перехватывающий эстафету у 2011, стал, наконец, Тем Годом, который во-первых доделает то, что 2011 наобещал, но так не выполнил, а затем поднимет еще выше планку уровня жизни, комфорта, свободы. Причем не просто поднимет, а надежно закрепит ее на новой высоте. Ну а мы, в меру своих сил, должны помочь Новому Году в этом - ведь он только рождается и каким он вырастет - зависит и от нас. Любви, Удачи, Благосостояния всем нам в Новом Году!

31 Декабрь 2011

И, как ни странно, вполне успешно. Подопытный калькулятор не только что-то начал показывать на дисплее, но его работоспособность оказалась полностью восстановленой. Ссылка на статью

17 Декабрь 2011

Хоть наладка полностью пока и не закончена, но оборудование в опытно-промышленную эксплуатацию мы все-таки сдали. Первая часть обещанного отчета здесь

26 Июнь 2011

Наладка в Березниках немного затянулась. Через месяц будет небольшой отчетец и, конечно, обещанные фотографии!

15 Май 2011

В г.Березники (Пермский край). Несмотря на незнакомое для большинства название: Березники - довольно крупный (по Уральским меркам) город. Более 200тыс. жителей. Здесь, на титано-магниевом комбинате ОАО "АВИСМА" наше предприятие впервые в своей практике внедрило АСУ ТП с применением новой для нас SCADA системы "Trace mode" российской разработки.

19 Февраль 2011
